Engineering Insight – Motorsysteme
Die stillen Kompromisse
von Einphasenmotoren
Jedes Motordesign ist eine Aushandlung zwischen Einfachheit und Leistung. Einphasige Induktionsmotoren überzeugen durch ihre Zugänglichkeit – aber die Kompromisse, die sie eingehen, um ohne Drehfeldschwankungen zu starten, beeinträchtigen Drehmoment, Effizienz, Größe und langfristige Zuverlässigkeit.
Die direkte Antwort
Der Hauptnachteil von a Einphasen-Induktionsmotor Im Vergleich zu einem Drehstrom-Induktionsmotor ist er strukturell bedingt: Er kann alleine kein rotierendes Magnetfeld erzeugen. Alle anderen Schwächen – reduziertes Anlaufdrehmoment, geringerer Wirkungsgrad, zusätzliche Vibrationen, eine harte Obergrenze der Leistungsabgabe – gehen auf die zusätzliche Hardware zurück, die Ingenieure hinzufügen müssen, um den Motor zum Starten zu bringen.
In der Praxis sind Einphasenmotoren im Allgemeinen auf Lasten unter 5 PS (3,7 kW) beschränkt. Normalerweise läuft der Volllastbetrieb 5 bis 15 Prozentpunkte niedriger als ein gleichwertiges dreiphasiges Design, und das Anlaufdrehmoment kann nur 100–175 % des Volllastdrehmoments betragen, verglichen mit 150–300 % bei dreiphasigen Motoren.
Ein Einphasenmotor kann mit dem Dreiphasenmotor durchaus konkurrieren – er geht nie in das gleiche Rennen. Sein Drehfeld ist geliehen, nicht eingebaut.
Anlaufdrehmoment und das Problem der Hilfswicklung
Eine dreiphasige Versorgung erzeugt ein rotierendes Feld, sobald Strom angelegt wird, da ihre drei Wicklungen 120 elektrische Grad voneinander entfernt sind. Eine einphasige Stromversorgung allein kann dies nicht leisten – ihr Feld pulsiert einfach entlang einer Achse, sodass der Rotor im Stillstand kein Netto-Anlaufdrehmoment aufweist. Um dies zu kompensieren, fügen die Hersteller eine zweite Wicklung, einen Kondensator oder schattierte Pole hinzu, um ein zweites Feld gerade lange genug vorzutäuschen, um sich in Bewegung zu setzen.
- Split-Phase-Motoren — Anlaufdrehmoment nahe 100–175 % der Volllast, aber hoher Anlaufstrom und Tendenz zur Überhitzung bei längerem Anlauf.
- Kondensatorstartmotoren — Stärkeres Anlaufdrehmoment, bis zu 300–400 % der Volllast, auf Kosten eines Fliehkraftschalters, der eine häufige Fehlerquelle darstellt.
- Spaltpolmotoren – die einfachste und günstigste Variante, aber das Startdrehmoment fällt oft auf nur 25–50 % der Volllast und ist nur für Lüfter oder leichte Pumpen geeignet.
Drehstrommotoren brauchen davon nichts. Ihr Feld ist in der Wicklungsgeometrie verankert und sorgt so für ein konstantes Startdrehmoment, ohne dass ein Kondensator, eine Startwicklung oder ein Schalter irgendwann verschleißt.
Effizienz und Leistungsfaktor nebeneinander
Da das Magnetfeld pulsiert und nicht gleichmäßig rotiert, ist die Drehmomenterzeugung in jedem elektrischen Zyklus ungleichmäßig – und diese Ungleichmäßigkeit zeigt sich in Kombination mit Widerstandsverlusten in der Startwicklung direkt in den Effizienzzahlen.
| Motortyp | Macht | Effizienz | Macht Factor |
|---|---|---|---|
| Einphasige Induktion | 1 PS | 60–68 % | 0,55–0,75 |
| Dreiphasen-Induktion | 1 PS | 75–82 % | 0,80–0,90 |
| Einphasige Induktion | 3 PS | 70–75 % | 0,65–0,80 |
| Dreiphasen-Induktion | 3 PS | 85–88 % | 0,85–0,92 |
Ein niedrigerer Leistungsfaktor bedeutet a Einphasenmotor verbraucht mehr Blindstrom für die gleiche gelieferte Wirkleistung – was die Leitungsverluste erhöht und in gewerblichen Umgebungen, bei denen die Abrechnung nach Leistungsfaktor erfolgt, die Kosten erhöht, selbst wenn die angeschlossene Last identisch ist.
Vibration, Lärm und Drehmomentwelligkeit
Ein pulsierendes Feld erzeugt ein Drehmoment, das zweimal pro elektrischem Zyklus schwankt – bei 60 Hz, eine Welligkeit bei 120 Hz, die als hörbares Brummen und mechanische Vibration auftritt. Dreiphasenmotoren mit ihrem gleichmäßig rotierenden Feld halten das Drehmoment über den gesamten Zyklus hinweg im Wesentlichen konstant.
Präzisionsgeräte – CNC-Vorschubantriebe, Robotik, Laborinstrumente – verzichten im Allgemeinen auf Einphasenmotoren, da Drehmomentpulsationen zu messbaren Positionierungsfehlern führen können.
A Einphasen-Getriebemotor Für den Einsatz in leichten Materialtransportgeräten ist häufig eine gummiisolierte Halterung oder eine zusätzliche Verstrebung erforderlich, um die auf den angetriebenen Mechanismus übertragenen Vibrationen zu kontrollieren.
Warum einphasige Motoren nicht skalierbar sind
Oberhalb von etwa 5 PS werden die zur Überwindung des Feldpulsationsproblems erforderlichen Komponenten – größere Kondensatoren, schwerere Startwicklungen, robustere Schalter – im Verhältnis zur gelieferten Leistung unverhältnismäßig groß, kostspielig und unzuverlässig. Darüber hinaus schränken Energieversorger den einphasigen Betrieb ab bestimmten Lasten ein, da große einphasige Motoren beim Starten zu Spannungsflackern in Stromkreisen in Wohngebieten führen.

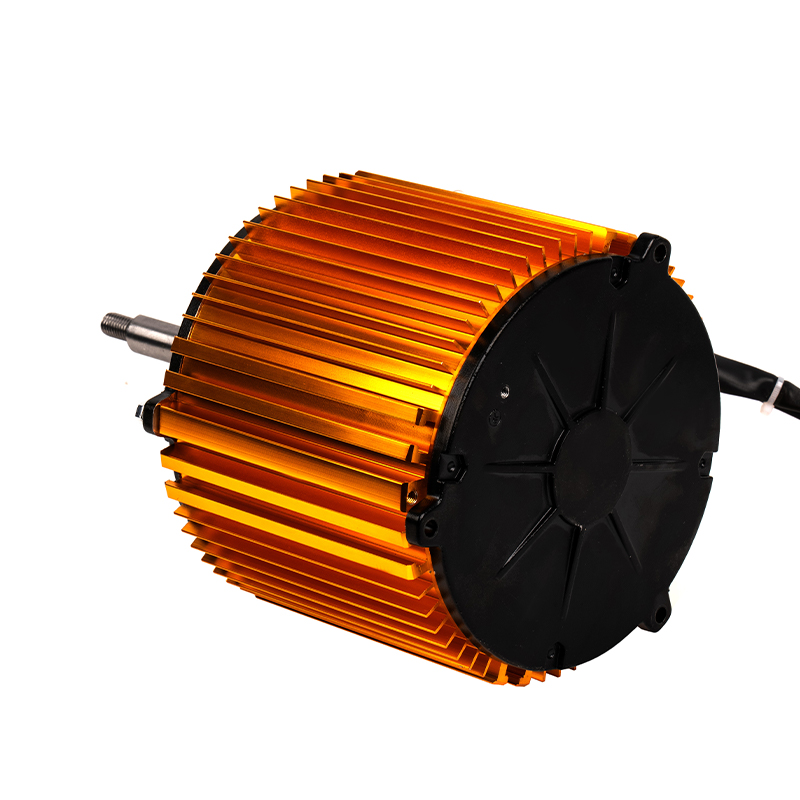

Einphasenmotor
Für Drehstrommotoren gibt es keine solche Obergrenze. Ihr Startdrehmoment kommt von der Wicklungsgeometrie und nicht von einer Hilfskomponente, sodass die Konstruktion effizient von Bruchteilen bis zu mehreren Tausend PS skaliert werden kann – weshalb fast alle großen Industriepumpen, Kompressoren und Förderbandantriebe mit Drehstrom betrieben werden.
Größe, Gewicht und Kosten pro PS
Bei gleicher Leistung ist ein Einphasenmotor in der Regel größer und schwerer – zusätzliches Kupfer für die Startwicklung und Platz für ein Kondensatorgehäuse oder eine Schalterbaugruppe, was nichts zum Laufdrehmoment beiträgt, sobald der Motor seine Drehzahl erreicht hat.
| Attribut | Einphasig (2 PS) | Dreiphasig (2 PS) |
|---|---|---|
| Rahmengröße | NEMA 145T–182T | NEMA 145T |
| Gewicht | 30–40 Pfund | 22–28 Pfund |
| Relative Kosten | Grundlinie | Oft 10–20 % niedriger |
Die Ironie besteht darin, dass Drehstrommotoren, obwohl sie einfacher und leichter sind, häufig verwendet werden weniger teuer pro PS als Einphasenmotoren gleicher Leistung – höhere Fertigungsmengen und weniger erforderliche Komponenten senken die Kosten.
Zuverlässigkeit: Startkomponenten als schwaches Glied
Jedes Teil, das zur Lösung des Anlaufdrehmomentproblems hinzugefügt wird, wird zu einer potenziellen Fehlerquelle. Startkondensatoren verschlechtern sich durch Hitze, und ein geschwächter Kondensator ist einer der häufigsten Gründe dafür, dass ein Einphasenmotor brummt, aber nie startet. Fliehkraftschalter bleiben hängen; Spaltpolringe reißen bei Temperaturwechsel.
Der Ausfall eines Kondensators ist für einen großen Teil der Serviceeinsätze bei einphasigen Motoren verantwortlich. Dreiphasenmotoren, denen diese Komponenten völlig fehlen, fallen hauptsächlich aufgrund von Lagerverschleiß oder Isolationsversagen aus – Probleme, die bei beiden Typen auftreten, aber nicht durch zusätzliche Starthardware verschlimmert werden.
Wo ein Einphasen-Getriebemotor noch Sinn macht
Trotz dieser Nachteile bleibt ein einphasiger Getriebemotor eine praktische Wahl für Anwendungen mit geringem Stromverbrauch und geringer Einschaltdauer, in denen kein dreiphasiger Strom verfügbar ist – Wohnwerkstätten, kleine Einzelhandelsgeräte, leichte Verpackungslinien, die mit gewöhnlichen einphasigen Netzen betrieben werden.
Wenn in einer Anlage bereits dreiphasiger Strom vorhanden ist, ist ein dreiphasiger Induktionsmotor ab etwa 1 PS fast immer die bessere technische Wahl. Wenn nur einphasiger Betrieb verfügbar ist und die Last gering ist, bleibt ein Kondensatorstart- oder Kondensatorbetrieb-Design eine solide und kostengünstige Lösung.
Getriebe, die an einen kleinen Einphasenmotor angeschlossen sind, kommen noch hinzu: Da der Motor bereits mit reduziertem Drehmoment startet, muss das Untersetzungsverhältnis sorgfältig gewählt werden, um ein ausreichendes Losbrechmoment für Lasten mit hoher Reibung, wie z. B. Schneckenantriebe oder stark belastete Förderrollen, sicherzustellen. Die Unterdimensionierung dieses Spielraums ist ein häufiger Fehler, wenn ein einphasiger Getriebemotor für eine Last spezifiziert wird, die ursprünglich für einen dreiphasigen Antriebsstrang ausgelegt war.
Zusammenfassend
Bei einphasigen Induktionsmotoren geht es um Leistung und Zugänglichkeit. Ein geringeres Anlaufdrehmoment, ein geringerer Wirkungsgrad, ein geringerer Leistungsfaktor, zusätzliche Vibrationen, eine praktische Leistungsobergrenze von etwa 5 PS, größere Rahmengrößen und zusätzliche Punkte für mechanische Fehler sind der Preis, der für den Betrieb an einem gewöhnlichen Einphasennetz gezahlt wird. Wenn dreiphasiger Strom verfügbar ist und die Last einen Bruchteil einer PS übersteigt, bleibt er die effizientere, reibungslosere und zuverlässigere Wahl. Wenn dies nicht der Fall ist, ist ein gut ausgewählter Einphasenmotor – konservativ dimensioniert und mit einem robusten Startmechanismus – immer noch der praktischste Weg nach vorn.
